直埋式弹性座封闸阀

直埋式弹性座封闸阀

产品概况

产品型号：MZ45X-10/16

公称通径：DN50～600mm

公称压力：PN1.0～2.5MPa

工作温度：-40℃～80℃

法兰标准：GB/T17241.6、GB9113

适用介质：水、油、气等

试验标准：GB13927、 API598


产品详情

产品概述

       直埋式弹性座封闸阀是将整个阀门埋在地下，只露出上面的阀杆。采用将整个阀门的内部包胶技术，使阀门达到很好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。


产品特点

1、直埋式技术，不需要做闸门井，减小了安装施工量并且埋入深度范围可调。

2、寿命长、无内漏，***有弹闸的优点。

3、不影响交通，安全可靠，与地下部分连为一体，有效防止被盗。

4、阀杆部分特有伸缩结构，有效防止地面下沉对阀门的影响。


主要技术参数


公称压力1.01.6MPa
强度试验1.52.4
密封试验 1.11.76
适用温度≤100℃
适用介质水、污水等



主要零件材质

零件名称材料
阀体球墨铸铁
闸板球墨铸铁外覆橡胶
阀盖 球墨铸铁
压盖罩球墨铸铁
阀杆2Cr13
压盖罩⾼密度聚乙烯
连接轴头45#(表面镀锌镍合)
下护管PVC或PE
护管保护套 ⾼密度聚乙烯
套管 Q235(表面镀锌镍合)
轴套/轴头45#(表面镀锌镍合)

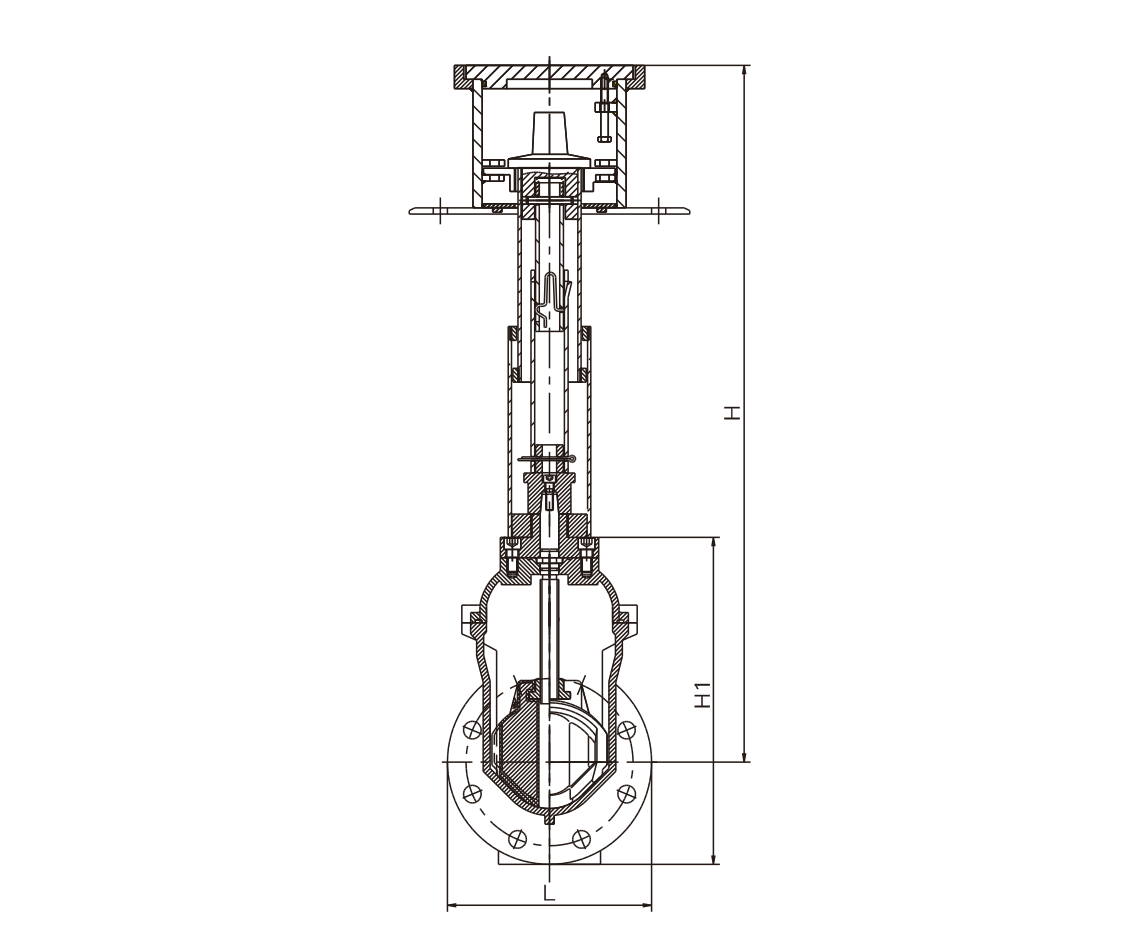

直埋式弹性座封闸阀(图1)


主要外形连接尺寸

DN506580100125150200250300350400450500600
H1211.5228.5272.0297372.5410493577648763811864.510121182
L(法兰距)178190203229254267292330356381406432457508
