产品详情
产品概述
100X遥控浮球阀是利用控制回路中浮球升降来控制主阀的开启和关闭,达到自动控制设定液位的阀门,是***有多种功能的水力操作式阀门。能有效的控制水塔或水箱液面,适合接通或截断管道中的流体。液位控制准确,水位不受压力波动的干扰,启闭灵活,密封可靠、使用寿命长,维护保养简单。适用于高层建筑中的水箱、水池、水塔的自动供水系统。
产品特点
1、遥控浮球阀由主阀、球阀、浮球阀等组成水力控制系统,调定后,自动控制液面高度。直接利用液面控制,不需要其他装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。
2、遥控浮球阀当管道从进水端给水时,由于球阀、浮球阀是常开的,水用过针阀、控制室、球阀、浮球阀进入水池,由此控制室不形成压力,主阀开启,水塔供水。
3、当水塔的水面上升至设定高度时,浮球阀浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

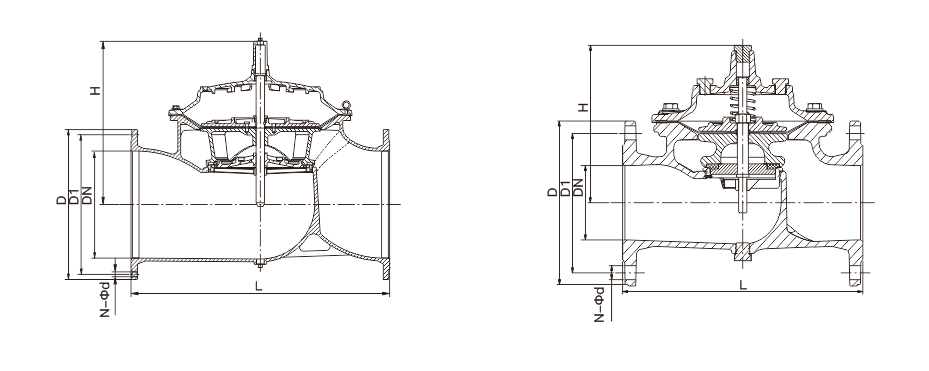

主要外形连接尺寸
DN | L | H | D | D1 | N-Φd | |||||||||
PN10 | PN16 | PN25 | PN40 | PN10 | PN16 | PN25 | PN40 | PN10 | PN16 | PN25 | PN40 | |||
50 | 241 | 139 | 165 | 165 | 165 | 165 | 125 | 125 | 125 | 125 | 4-Φ19 | 4-Φ19 | 4-Φ19 | 4-Φ19 |
65 | 234 | 159 | 185 | 185 | 185 | 185 | 145 | 145 | 145 | 145 | 8-Φ19 | 8-Φ19 | 8-Φ19 | 8-Φ19 |
80 | 280 | 179 | 200 | 200 | 200 | 200 | 160 | 160 | 160 | 160 | 8-Φ19 | 8-Φ19 | 8-Φ19 | 8-Φ19 |
100 | 360 | 214 | 220 | 220 | 235 | 235 | 180 | 180 | 190 | 190 | 8-Φ19 | 8-Φ19 | 8-Φ23 | 8-Φ23 |
125 | 430 | 275 | 250 | 250 | 270 | 270 | 210 | 210 | 220 | 220 | 8-Φ19 | 8-Φ19 | 8-Φ28 | 8-Φ28 |
150 | 455 | 333 | 285 | 285 | 300 | 300 | 240 | 240 | 250 | 250 | 8-Φ23 | 8-Φ23 | 8-Φ28 | 8-Φ28 |
200 | 585 | 407 | 340 | 340 | 360 | 375 | 295 | 295 | 310 | 320 | 8-Φ23 | 12-Φ23 | 12-Φ28 | 12-Φ31 |
250 | 790 | 476 | 395 | 405 | 425 | – | 350 | 355 | 370 | – | 12-Φ23 | 12-Φ28 | 12-Φ31 | – |
300 | 900 | 526 | 445 | 460 | 485 | – | 400 | 410 | 430 | – | 12-Φ23 | 12-Φ28 | 16-Φ31 | – |
350 | 900 | 580 | 505 | 520 | 555 | – | 460 | 470 | 490 | – | 16-Φ23 | 16-Φ28 | 16-Φ34 | – |
主要外形连接尺寸
DN | L | H | D | D1 | N-Φd | |||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||
400 | 962 | 670 | 565 | 580 | 515 | 525 | 16-Φ28 | 16-Φ31 |
500 | 1076 | 790 | 670 | 715 | 620 | 650 | 20-Φ28 | 20-Φ34 |
600 | 1232 | 930 | 780 | 840 | 725 | 770 | 20-Φ31 | 20-Φ37 |
注:本表中法兰尺寸按GB/T 17241.6-2008标准,结构长度按CJ/T 219-2017标准。
