明杆弹性座封闸阀

产品概况

产品型号:Z41X

公称通径:DN50-400mm

公称压力:PN1.6~2.5MPa

适用温度:0~80℃

适用介质:水

阀体材质:球墨铸铁等

驱动方式:手动、电动、气动等

法兰标准:GB/T 17241.6、GB9113

试验标准:GB13927 API 598


产品详情

产品概述

       明杆弹性座封闸阀是一种新型的产品,引进国外先进的技术经过改造适应于水系统,克服了一般闸阀密封性差,弹性疲乏,易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品,利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀*** 有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点,可广泛应用于自来水、污水、建筑、石油、化工、食品、药类、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。


产品的特点

1、整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2、重量轻:阀体采用球铁制成,重量轻,安装方便。
3、平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4、耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5、三道“O”密封:阀杆采用三道O型环密封,磨擦阻力小,开关轻巧,不漏水。


主要性能参数

压力等级 1.0MPa、1.6MPa、2.5MPa
阀体耐压 1.5MPa、2.4MPa、3.75MPa
密封试验 1.1MPa、1.76MPa、2.75MPa
工作温度 0~80℃
适用介质


主要零件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 “O”形密封圈 NBR 14 紧固螺母

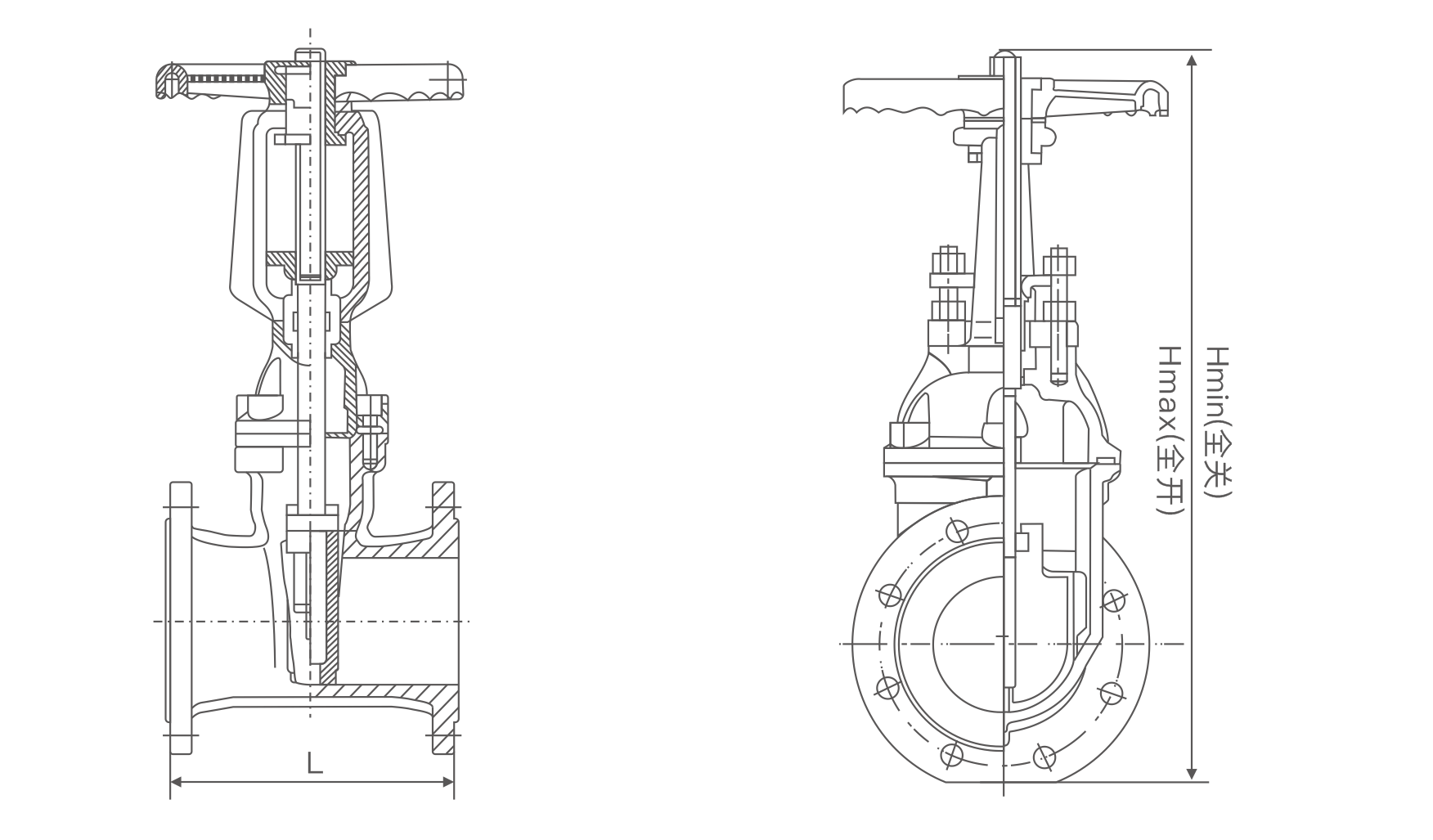

明杆弹性座封闸阀(图1)

主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406
